Concevoir un container, du panneau au chiffrage
Ze Fabrik sert à dessiner des bâtiments modulaires en assemblant des panneaux préfabriqués. L'outil vérifie au fur et à mesure que les faces ferment, que l'eau et l'électricité circulent, que les règles sont respectées, et ce que ça coûte. Voici l'ensemble des écrans, en images.
Les écrans
Projets
Un projet est un bâtiment ; il contient un ou plusieurs modules (containers). On y crée un module en trois champs — gabarit ISO 20 ou 40 pieds, ou module fabriqué sur mesure — et le chiffrage de tous les modules s'additionne automatiquement, en distinguant la part qui repose encore sur des données non validées.
L'assembleur — le cœur de l'outil
On glisse des panneaux depuis le bac de gauche vers les faces du container. Chaque pose déclenche une vérification complète, affichée à droite.
- Les largeurs se calent sur une trame de 300 mm ; le reste d'une face devient une pièce de calage proposée en un clic.
- L'eau et l'électricité sont suivies d'un panneau à l'autre : l'outil dit où le réseau est coupé.
- Trois vues sur le même dessin : élévations pour travailler, plan coté, et 3D pour tourner autour.
Pièces-plans
Le catalogue des panneaux préfabriqués. Chaque carte est dessinée à partir des vraies données de la pièce — dimensions, équipements intégrés, passages de réseaux. On crée un panneau avec ses cotes standard préremplies, la source réglementaire s'affiche au survol, et le prix se recalcule depuis les matériaux.
Catalogue matériaux
148 matériaux réels avec leur prix et leur source, la plupart avec la photo du fabricant récupérée sur sa fiche produit. C'est ce référentiel qui alimente tous les chiffrages : changer un prix ici met à jour toutes les pièces qui l'utilisent.
Guidage
On décrit un besoin en français — « un panneau pour une salle d'eau avec lavabo et douche » — et l'outil propose une pièce, dessinée, avec sa justification, les sources sur lesquelles il s'appuie, et surtout la liste de ce qu'il n'a pas pu vérifier. Une proposition reste toujours provisoire : c'est un point de départ, jamais une validation.
Documentation
La bibliothèque technique — normes, fiches fournisseurs, documentation métier — et un assistant qui répond aux questions en citant ses extraits. S'il ne trouve pas, il le dit : il n'invente jamais une norme.
Rapport
Le document à imprimer ou à transmettre : cartouche de plan (projet, module, dimensions, date, indice, signatures), tous les constats groupés et sourcés, et le chiffrage détaillé.
L'aide intégrée

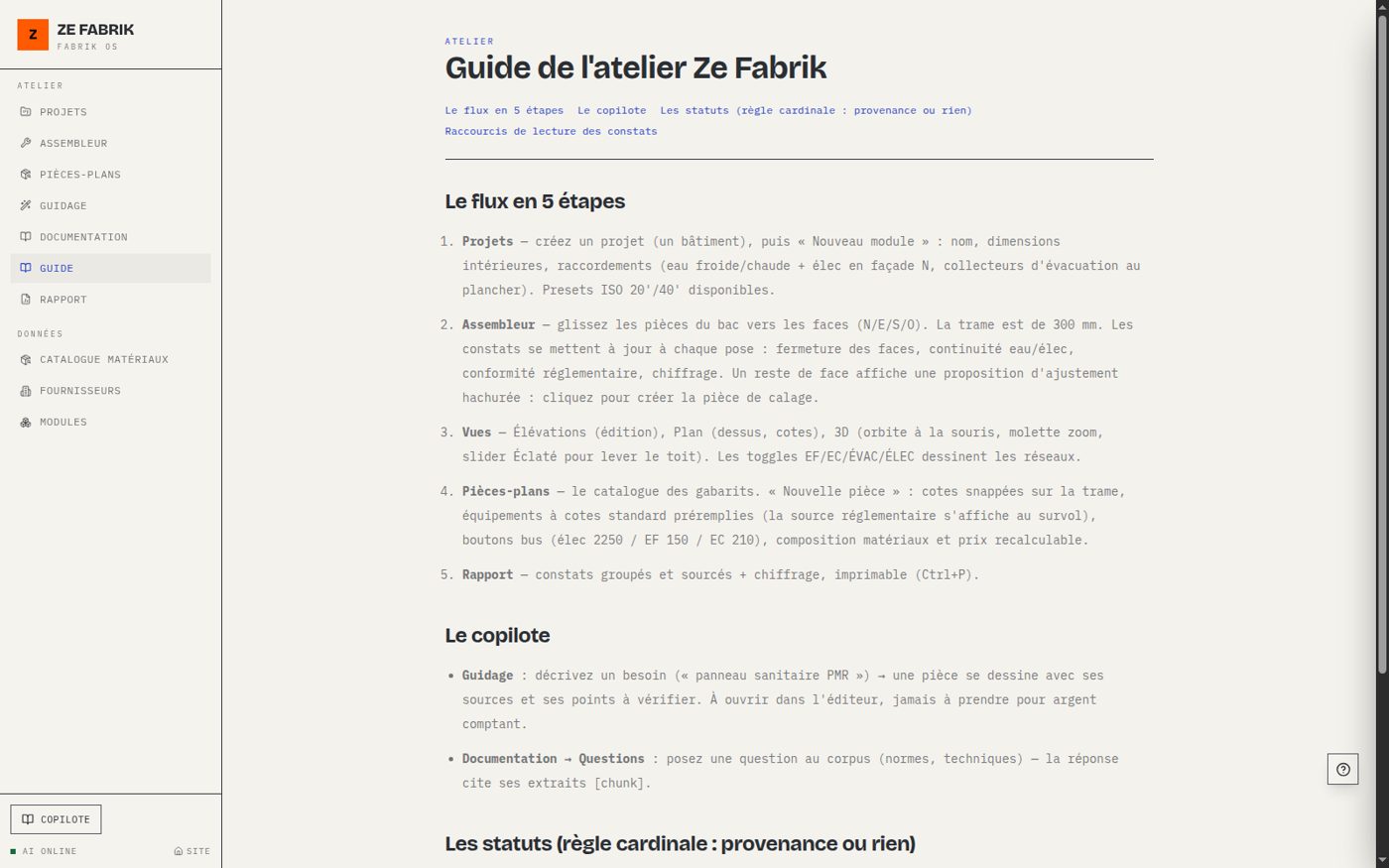

Un guide complet dans l'application, et sur chaque écran un bouton d'aide qui explique cet écran-là : à quoi il sert, les étapes dans l'ordre, les pièges.
Comment lire les résultats
Toute l'application repose sur une règle : rien n'est présenté comme sûr s'il ne l'est pas.
Et maintenant
Le catalogue de panneaux actuel est une proposition de départ : quatorze pièces conçues pour amorcer le travail, toutes marquées provisoires. L'étape suivante est de les confronter à la réalité de l'atelier — cotes, matériaux, ordre de montage — et de tamponner ce qui tient.
